OP_amp_comp PUBLIC

OP-förstärkare som komparator. Se beskrivning nedan.

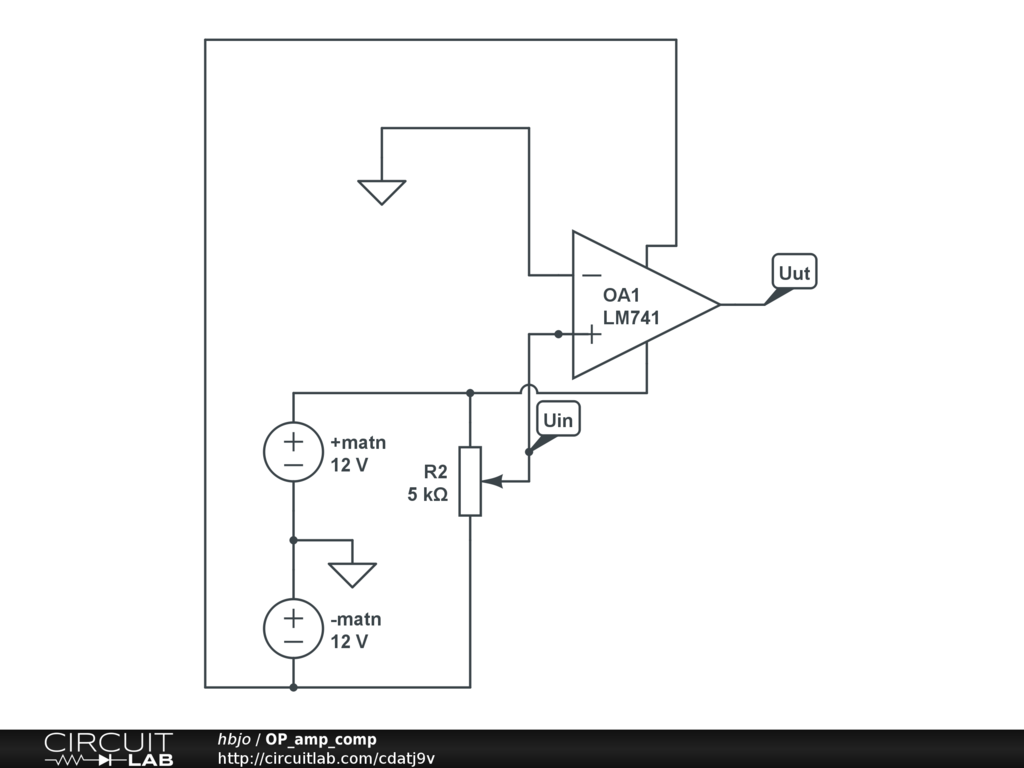

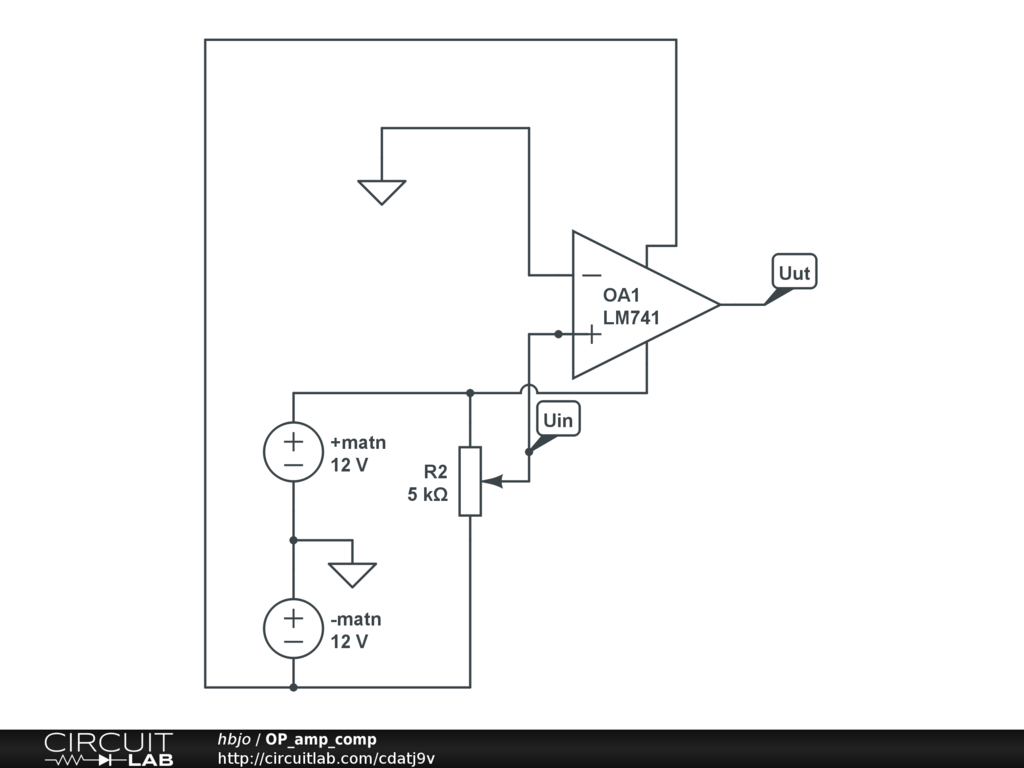

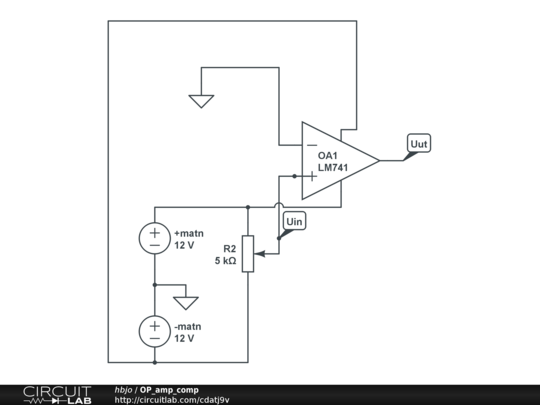

OP-förstärkare kopplad som komparator. Mellan + 12 V och -12 V på spänningsaggregatet är en potentiometer på 5 kohm inkopplad. När potentiometern är vriden i sitt ändläge moturs ligger den i sitt nedre läge (0%) i schemat och spänningen Uin blir -12V. När den ligger i sitt ändläge medurs (100%) blir spänningen Uin = +12V och när den ligger i mittersta läget (50%) blir Uin = 0V. Om Uin är positiv blir Uut = 12V om råförstärkningen är oänligt stor och om Uin är negativ blir Uut = -12V. Detta resonemang utgår från den ideala OP-förstärkarmodellen där råföstärkningen antas vara oändligt stor. I detta fall har vi ett linjärt område mellan Uin = -60 mikroV till +60 mikroV eftersom OP-förstärkaren har en till råförstärkning på 200 000. Prova att vrida på potentiometern genom att klicka på den och ändra %-satsen. Simulera genom att klicka på "simulate" och sen "DC-solver"
