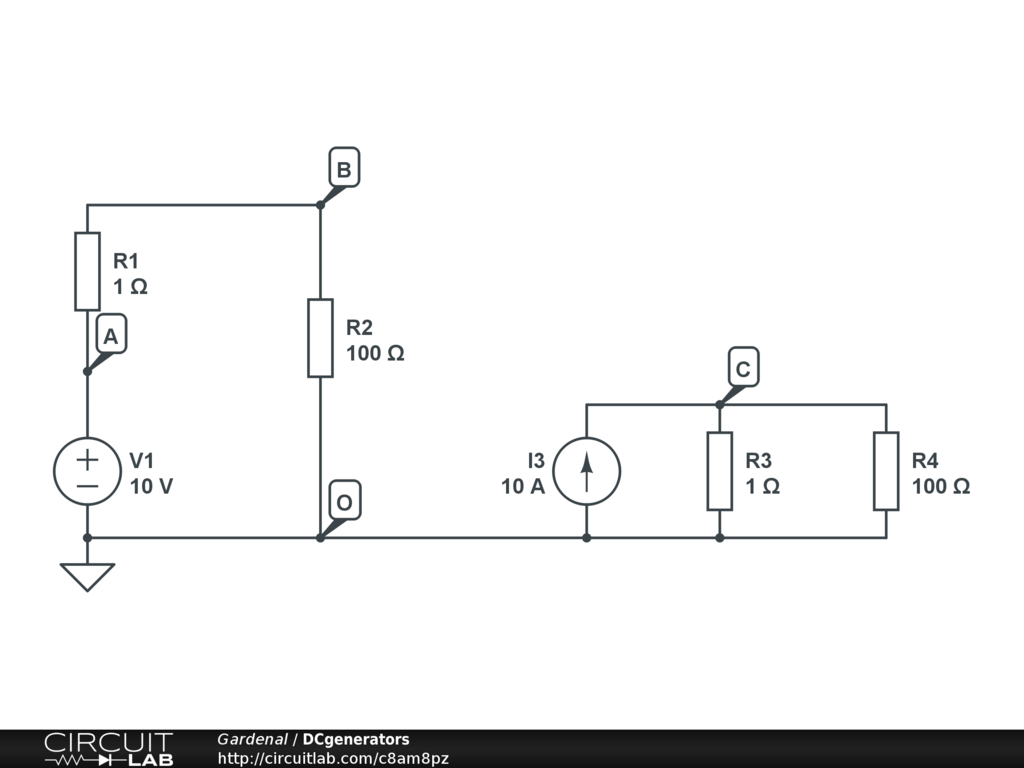

Circuito con due generatori in corrente continua equivalenti e indipendenti.
Il circuito dimostra l'equivalenza tra generatore di tensione reale (con resistenza serie R1) e generatore di corrente reale (con resistenza in parallelo R3). R2 e R4 sono i carichi uguali.
Si hanno due generatori reali equivalenti se e solo se sono verificate due condizioni: 1) R3=R1 2) I3=V1/R1
Click su "Open in editor" e poi su "Simulate" (in basso a sinistra) per verificare che effettivamente รจ: V(B)=V(C) e la corrente in R2 ha la stesso valore di quella che attraversa R4.
