Conexión para Reemplazo de Firmware en ESP8266 PUBLIC

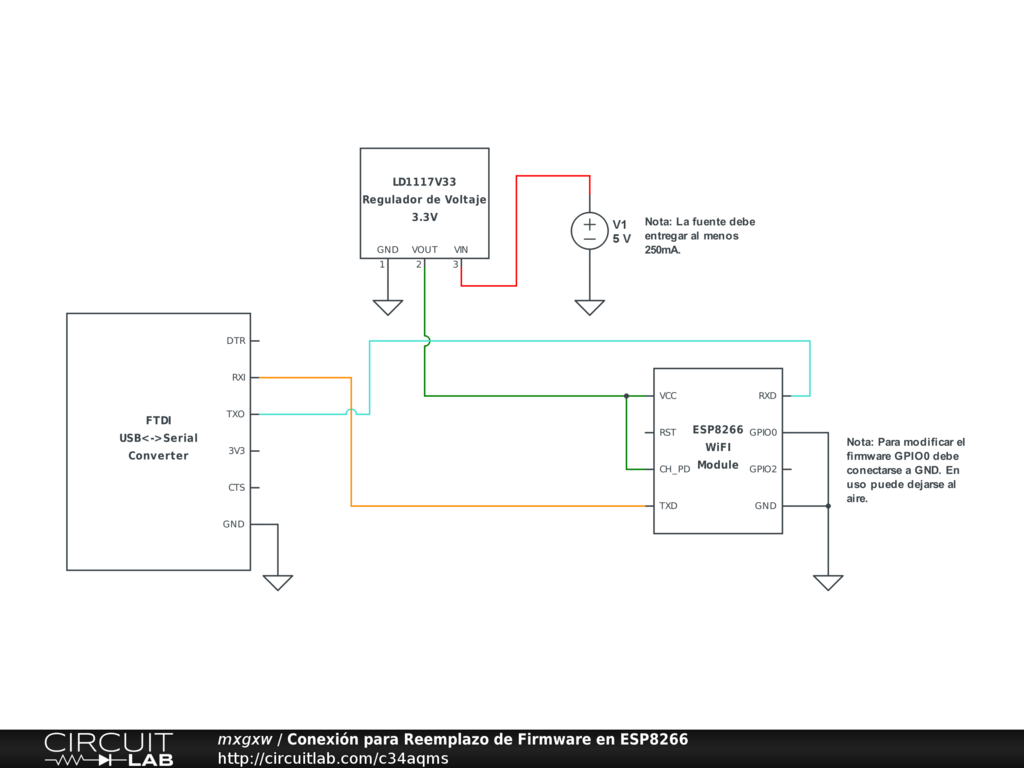

Conexión básica para reemplazar el firmware en el módulo WiFI ESP8266 con el convertidor USB-Serie FTDI y Arduino.

Conexión básica para reemplazar el firmware en el módulo WiFI ESP8266 con el convertidor USB-Serie FTDI y Arduino.

Aunque se utilice un FTDI funcionando a 3.3V tomar en consideración que el módulo WiFI puede tener picos de corriente de hasta 200mA, el regulador integrado en el FTDI no es capaz de otorgar tanta corriente y puede provocar un comportamiento errático.

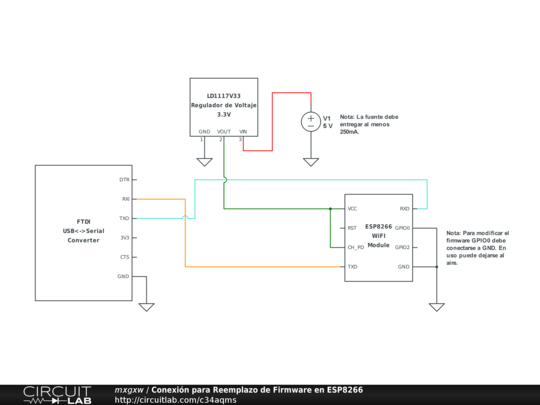

Utilizar un regulador de voltaje líneal o LDO a una fuente de voltaje que sea capaz de entregar al menos 250mA como se muestra en el diagrama.
