Levitador Electromagnetico PUBLIC

Not provided.

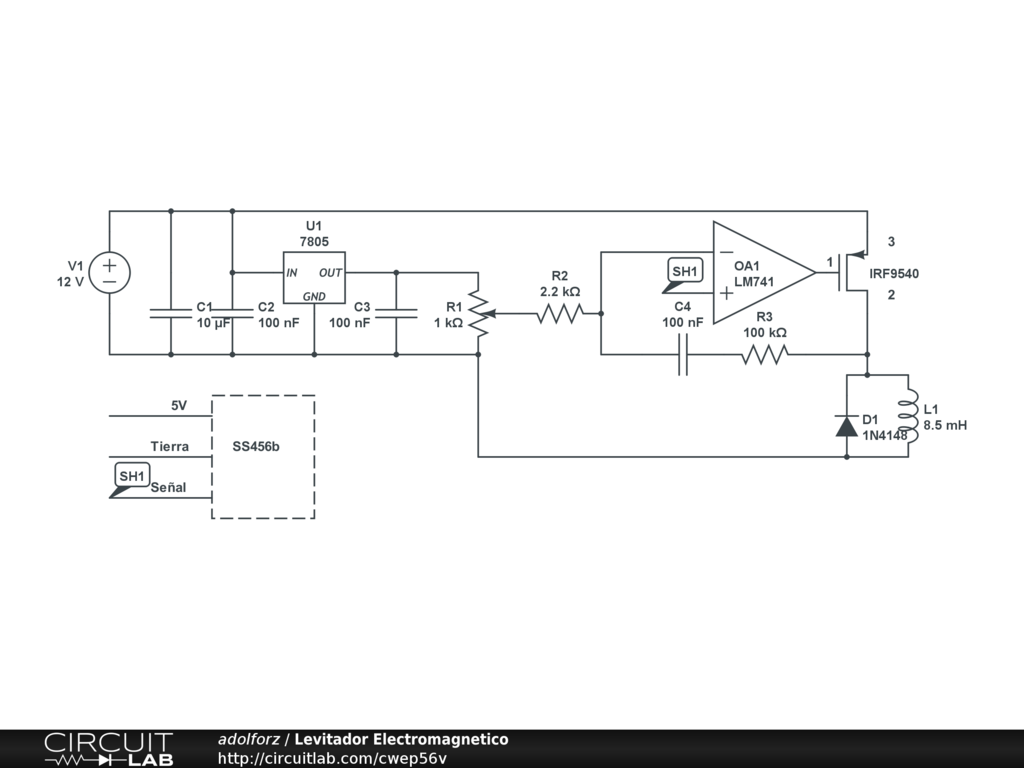

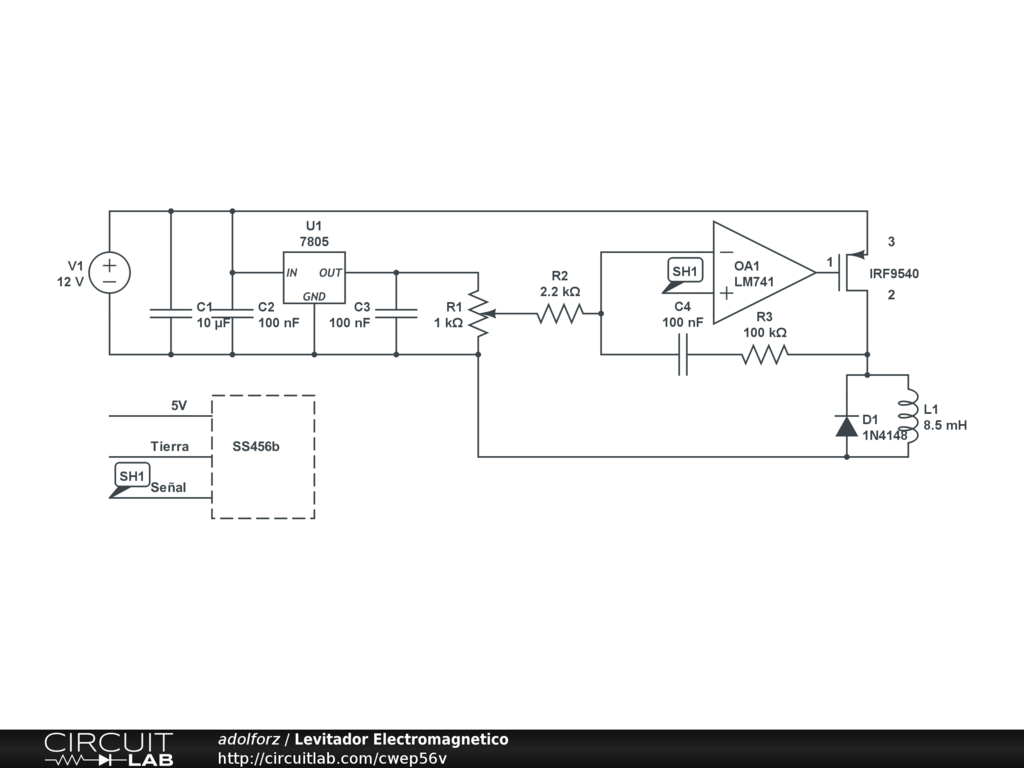

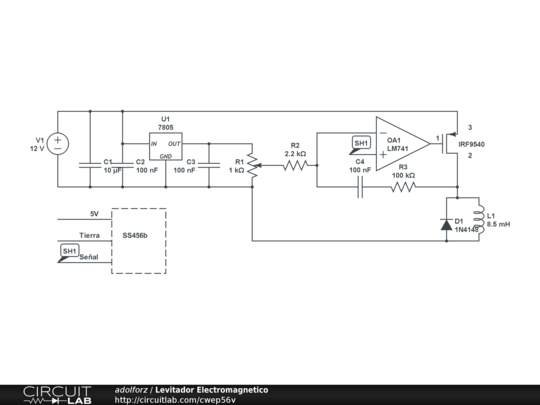

Para determinar la posición del objeto levitante (imán de neodimio) se hace uso de un sensor de efecto hall. Este sensor detecta la intensidad del campo magnético y con esto la posición del objeto levitante y proporcionan un voltaje de salida que es proporcional a la misma. La salida del sensor se compara con una referencia, que se establece en algún nivel de error definido. El lm741 ajustará el ciclo de trabajo del actuador con el fin de mantener la salida del sensor en el nivel correcto mediante la corriente proporcionada al actuador

Bobina

las especificaciones de la bobina son:

Bobina de 30mm diámetro exterior, 8 mm de diámetro interior, altura 10 mm, el cual está constituido por 800 vueltas de cable de cobre del No. 23, enrollado alrededor de un núcleo de aire.
