KFNav v20 PUBLIC

Not provided.

Circuit de contrôle des feux de navigation pour bateau. Applicable à tout voyant de contrôle de lampe.

Permet de commander un voyant à LED (courant faible) pour contrôler une lampe de n'importe quelle puissance, avec une chute de tension aux bornes de la lampe inférieure à 1 V.

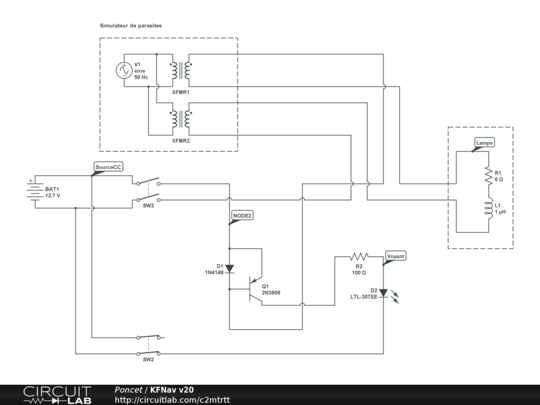

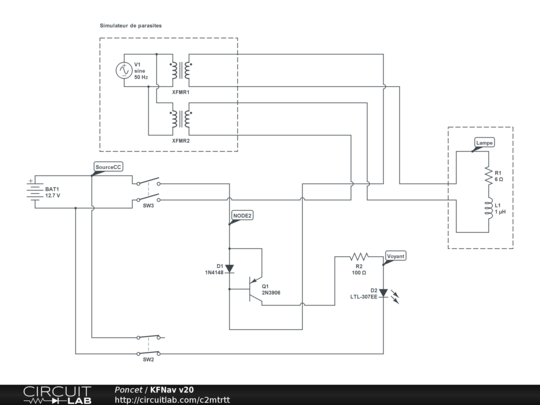

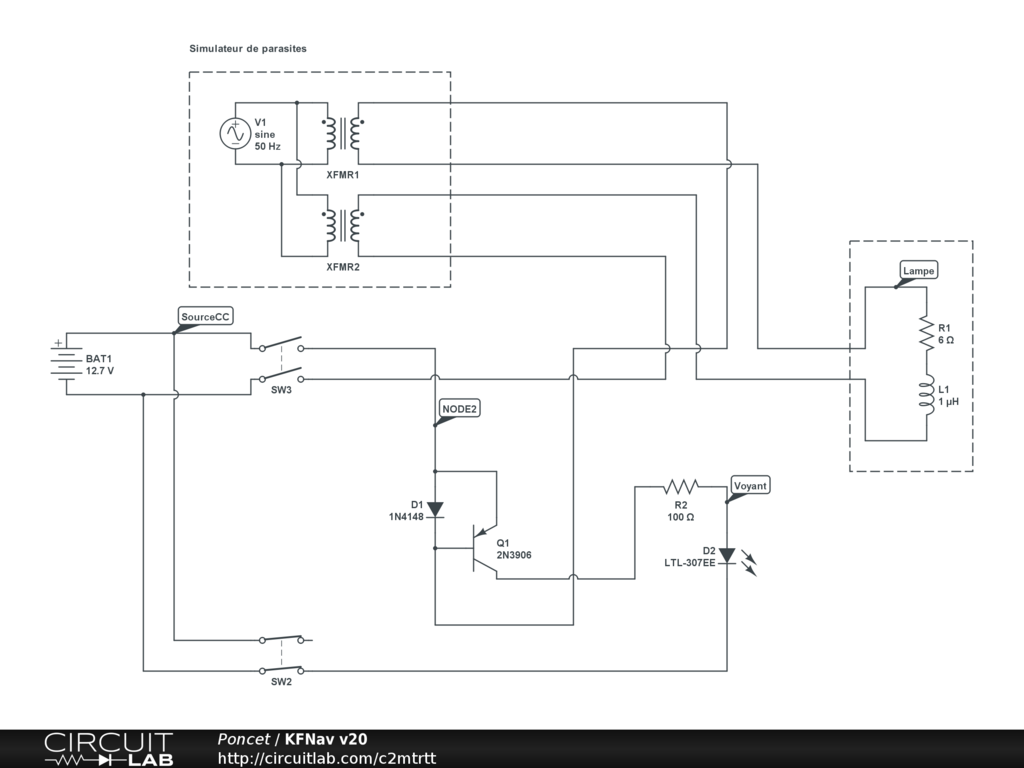

La lampe est ici représentée par R1 et L1. Le voyant est une diode électroluminescente D2. La diode D1 doit pouvoir supporter le courant passant dans la lampe (pour une lampe 12 V 25 W, prévoir 3 A). Lorsqu'un courant circule dans D1, la tension collecteur-base de Q1 dépasse 0,7 V et Q1 devient passant. La tension aux bornes de la lampe est réduite de 0,7 V (11,6 V si Vbatt = 12,3 par exemple). Le courant dans D2 est limité par R2.

Le circuit simulateur de parasites a été ajouté pour vérifier l'immunité théorique du montage. Une version du circuit basée sur un shunt 0,1 ohms et Ampli-OP monté en comparateur, détectait les parasites et commandant l'allumage du voyant, même lampe éteinte. Quoique présentant une chute de tension plus faible, ce montage trop délicat à mettre au point a été abandonné.
